Naar aanleiding van wat vragen over de terugkoppeling van de Padvinder en over het foutieve schema ervan, kwamen
beelden tevoorschijn van de Padvinder van Dirk.

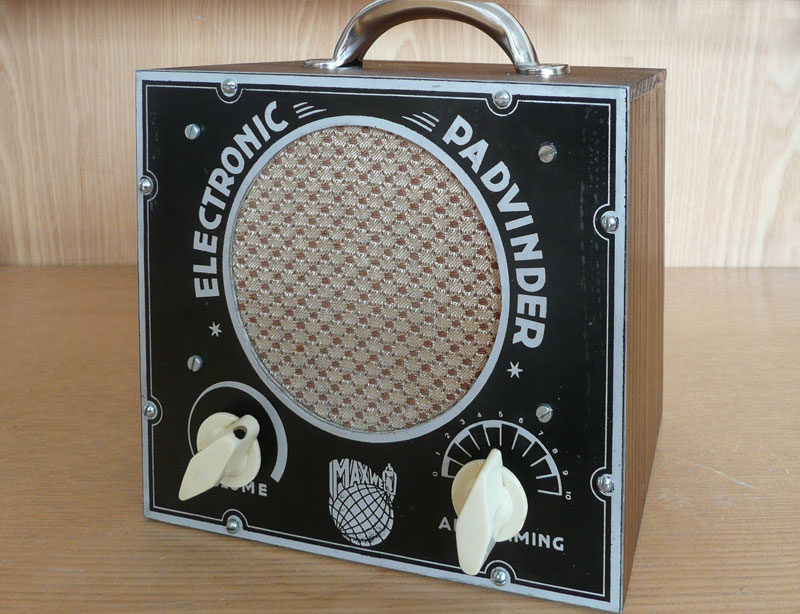

De Padvinder in vol ornaat. Dat ziet er heel erg mooi uit.
De nog niet gelakte kast..

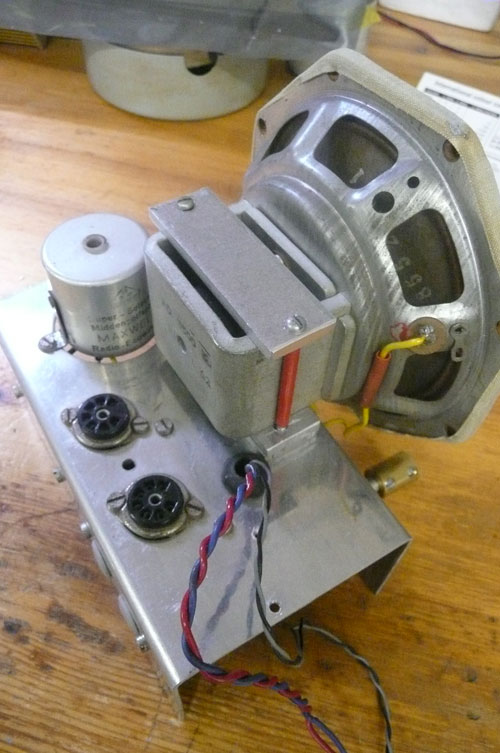

Bovenaanzicht van de ontvanger.

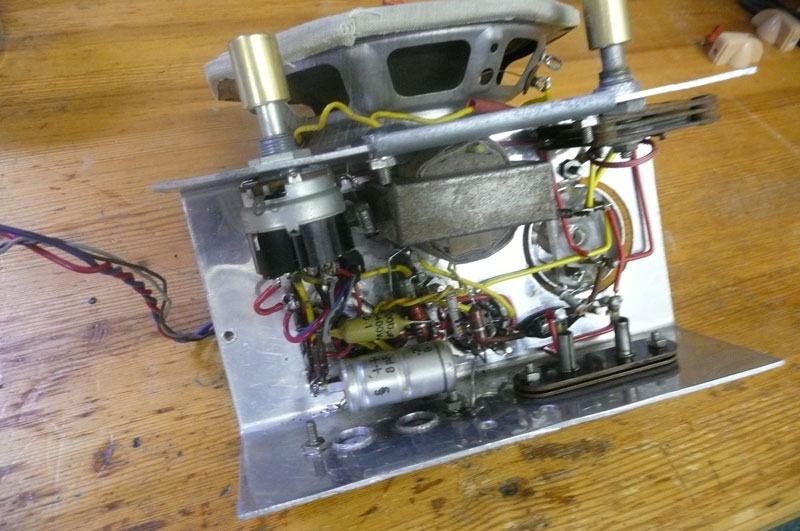

De onderkant met rechts de originele "Dreipunktspoel".

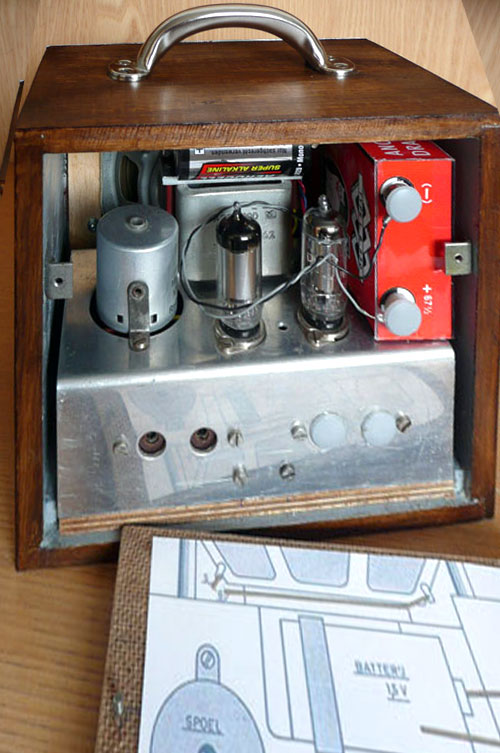

Achterkant met mooi nagemaakte anodebatterij van Witte Kat.

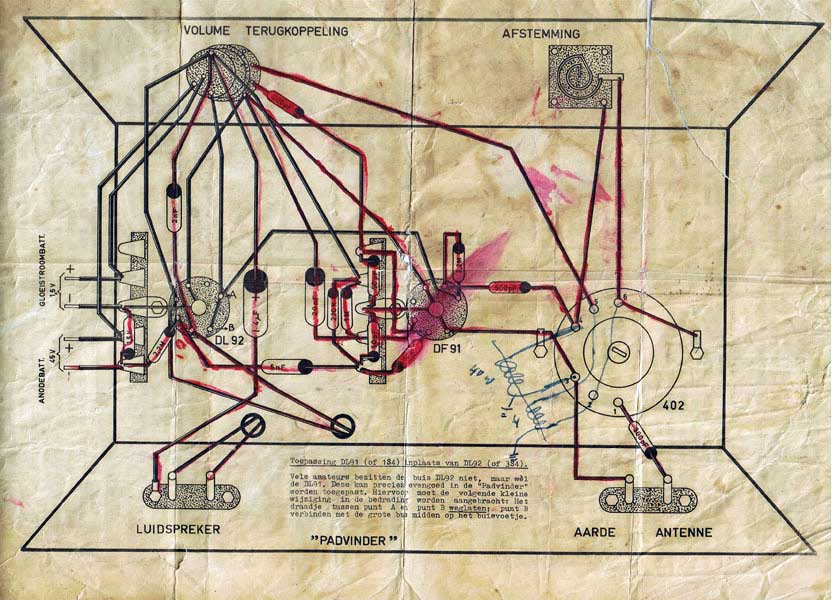

Het originele bouwontwerp. Op deze tekening is goed te zien hoe de terugkoppeling is gerealiseerd. In elk geval anders dan in de latere versies.
Hier onder nog wat varianten voor de terugkoppeling. Op de afbeelding klikken voor een groter beeld.

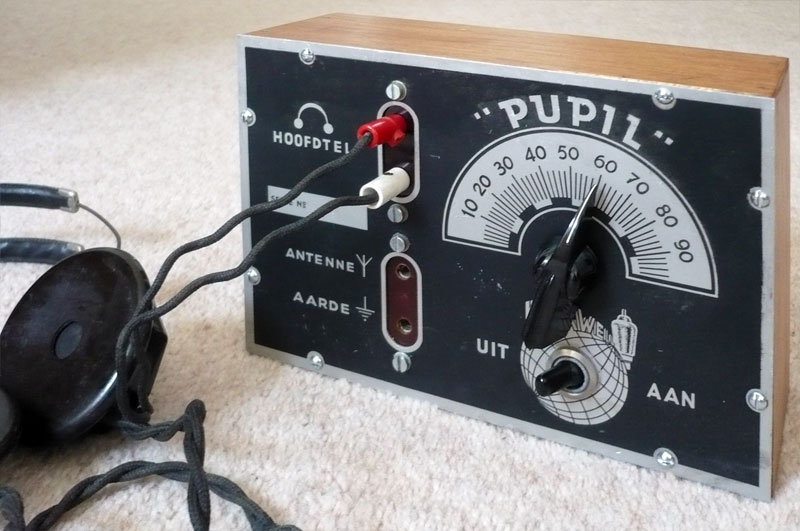

De Pupil van Dirk.
Dat ziet er heel keurig uit.

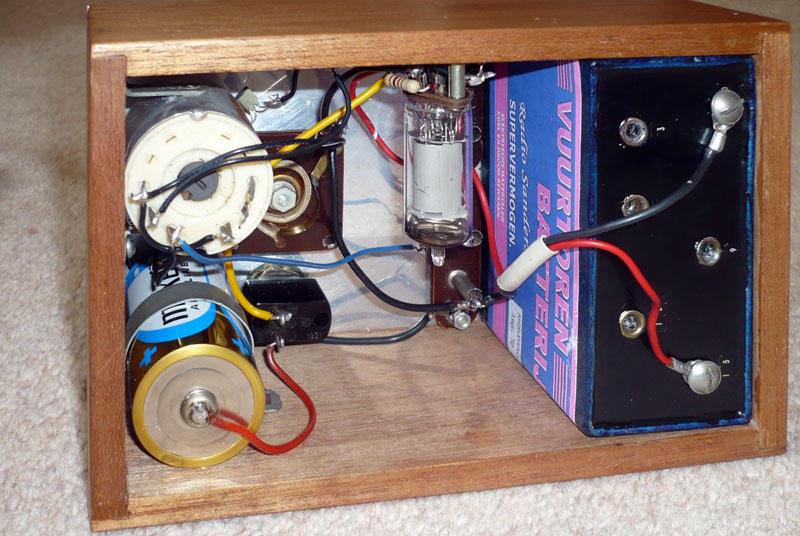

Het inwendige met 402-spoel. Bij deze typische Maxwell-montage van de buis, ben je altijd bang dat de electronen onder in de punt gaan zitten.

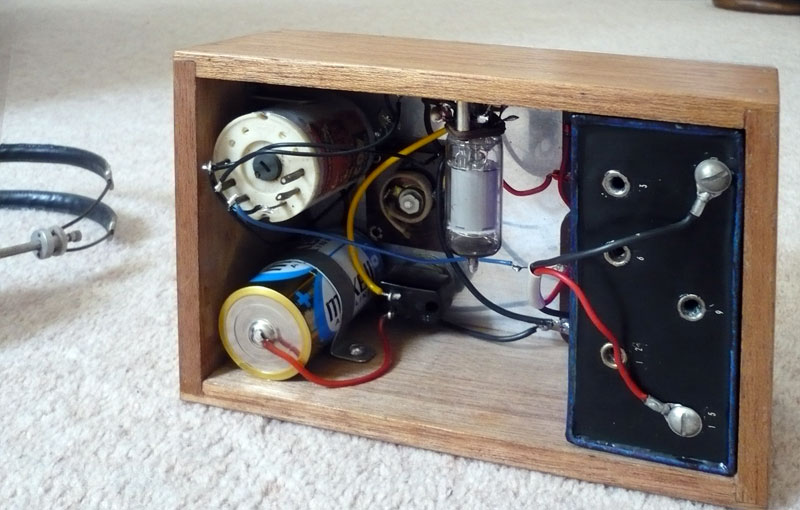

De batterij ziet er ook heel levensecht uit. Dirk maakt het binnenwerk van plexiglas. Dat is ook mooi te bewerken en goed te lijmen.
Een beetje stof erop geplakt, de juiste verf er op en zie daar, de Vuurtoren anodebatterij.
